倍速链输送线动力传动特点‌

一、动力传动核心结构‌

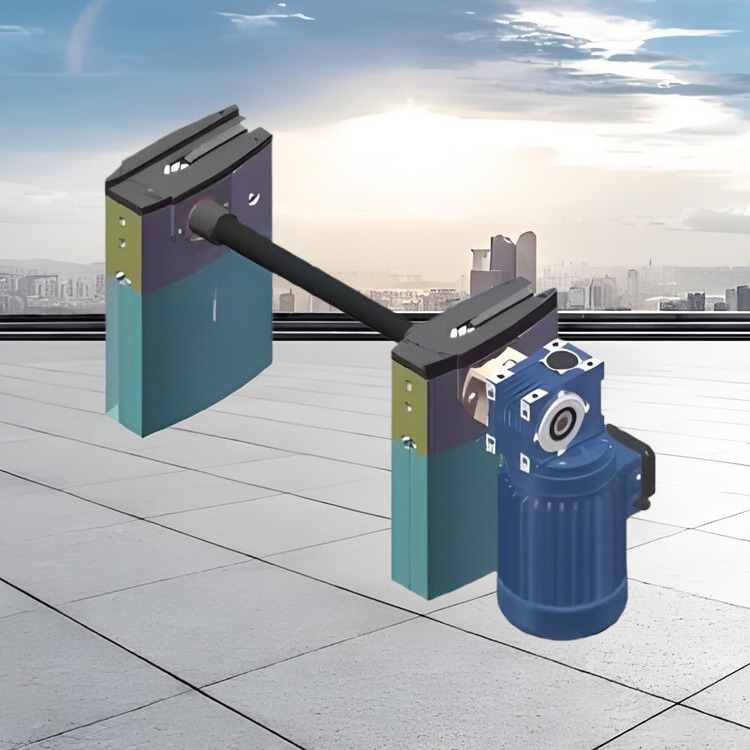

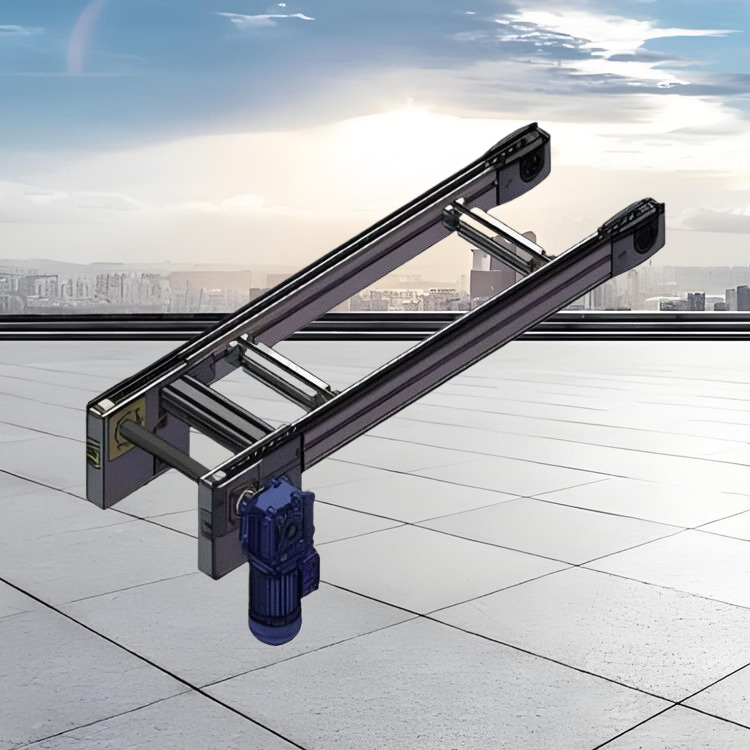

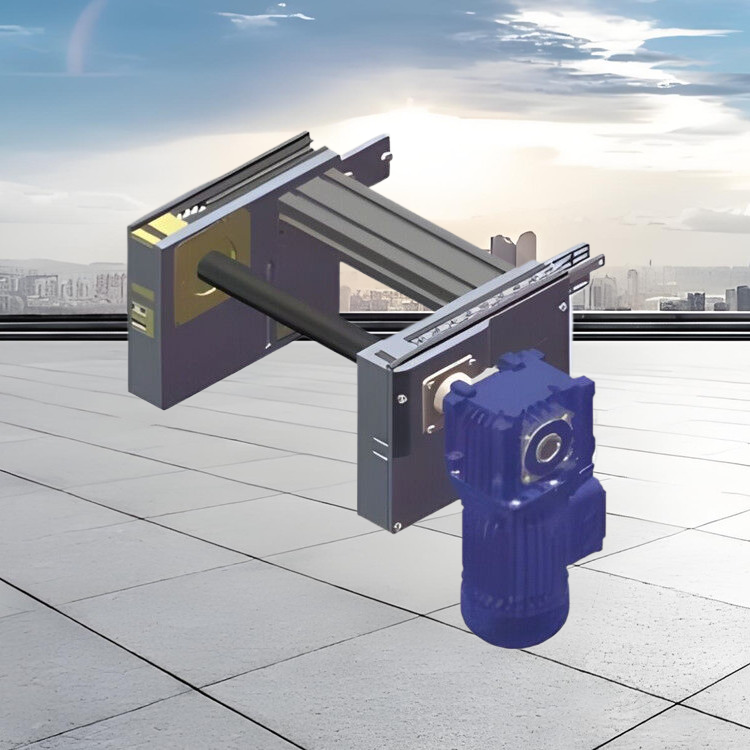

 驱动系统‌

 电机与减速器‌：电机通过减速器将动力传递至传动链条，驱动链轮带动链条运动‌。

传动轴与链轮‌：传动链条将扭矩传递至传动轴上的倍速链链轮，驱动链条和滚轮系统运转‌。

 链条输送线,链条输送链,倍速链托盘输送线,倍速链装配线,倍速链输送机,倍速链生产线,倍速链,倍速链输送线,倍速链输送线生产厂家,倍速链输送线价格

链条系统‌

 链条类型‌：采用滚子链作为核心传动部件，链条上安装可自转的滚子，降低摩擦并提升传输效率‌。

张紧装置‌：通过调节螺栓或张紧轮控制链条下垂度，确保链条张力稳定‌。

 工装板与滚轮组件‌

 工装板‌：固定物料并搭载于滚轮上，随链条同步移动‌。

滚轮增速设计‌：滚轮直径远大于链条滚子直径，实现工装板速度倍增（2-3倍链条速度）‌。

二、动力传动原理‌

 电机驱动流程‌

 电机启动后，动力经减速器减速并增大扭矩，通过传动链条驱动链轮旋转‌。

链轮带动倍速链条沿导轨循环运动，滚子与导轨接触时产生滚动摩擦‌。

链条输送线,链条输送链,倍速链托盘输送线,倍速链装配线,倍速链输送机,倍速链生产线,倍速链,倍速链输送线,倍速链输送线生产厂家,倍速链输送线价格

滚轮增速机制‌

 链条滚子与导轨接触时滚动前进，同时带动工装板上的滚轮自转。

由于滚轮直径较大，工装板实际移动速度为链条速度的2-3倍（即“倍速”原理）‌。

传动过程控制‌

速度调节‌：通过变频器或伺服电机调整驱动轮转速，适配不同生产节拍‌。

定位精度‌：集成光电传感器或机械阻挡器，实现工装板精准停留（误差±0.5mm以内）‌。

三、动力传动特点‌

高效性‌

滚轮增速设计显著提升传输效率，适合高速、连续化生产场景‌。

低摩擦设计（滚子+导轨）减少能耗，延长设备寿命‌。

灵活性‌

支持直线、曲线及多层布局，可扩展分拣、顶升等模块‌。

传动比可调，适配不同负载与速度需求（如轻型2倍速、重型3倍速）‌。

可靠性‌

全钢链条或淬火合金钢材质耐磨损，适用于重载、高温环境‌。

模块化设计便于维护，关键部件（如链条、滚轮）可快速更换‌。

注‌：动力传动系统需定期检查链条张力和润滑状态，避免因张力不足导致打滑或磨损加剧‌。
